Trolley- & Gestelltransport durch mobile Transportroboter

Vor der Auswahl des geeigneten FTS, sollte Klarheit darüber bestehen, welche Art von Transporthilfsmittel zum Einsatz kommen soll und wie dieses durch das AGV transportiert werden soll. Darauf aufbauend kann dann der passende Transportroboter ausgewählt werden. Hierbei gibt es zwei generelle Varianten, der schleppende und der lasttragende Transport, wir beraten Sie gerne, bei der Auswahl der richtigen Variante!

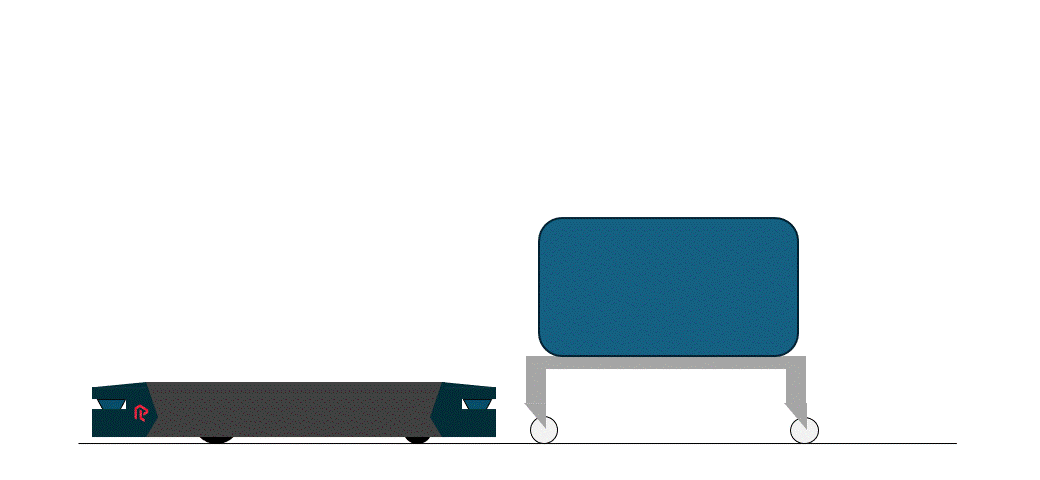

1. Variante: Schleppender Transport

Transport von Trolleys mit ausreichender Bodenfreiheit zum Unterfahren durch ein AGV oder Trolleys mit Deichsel, so dass der Trolley geschleppt wird. Der Schlepptransport eignet sich vor allem dann, wenn der Trolley im vor- oder nachgeschalteten Prozess auch von Personen bewegt werden muss und daher Trolleys mit Rädern sowie nicht zu hohem Gewicht erforderlich sind.


Mobiler Transportroboter - S3
Das kleine Kraftwunder

  • AGV_S3_4_green
  • AGV_S3_png_green
  • AGV_S3_1_green
  • AGV_S3_3_green
  • AGV_S3_2_green



Das AGV S3 von Safelog zeichnet sich durch seine kompakten Abmaße und seine Wendigkeit aus. Diese Eigenschaften ermöglichen den Einsatz in engen Räumen und optimieren den Materialfluss in beengten Produktions- und Logistikumgebungen. Trotz seiner kleinen Größe bietet es leistungsstarke Transportlösungen.

Ihre Anforderungen:

  • Maximales Transportgewicht: 500kg
  • Minimale Unterfahrhöhe des Trolleys: 230mm
  • Minimale Unterfahrbreite des Trolleys: 500mm
  • Beengte Verhältnisse die ein kleines AGV erforderlich machen

 Technische Angaben:

  • Abmessungen: 770 x 450 x 220 mm (L/B/H)
  • Eigengewicht: 150 kg
  • Max. Geschwindigkeit: 1,6 m/s
  • Bewegungsrichtung: Vorwärts, Rückwärtsfahrt im langsamen Fahrmodus möglich
  • Batterietyp: Induktives Laden während des Betriebs
  • Navigationssystem: Hybridnavigation (Kontur-, Magnetspur-, Kamera- und Odometrierenavigation)
  • Display: 7“ Touchscreen zur einfachen Bedienung

Besonderheiten:

  • Kompakte Bauweise: Geeignet für enge Räume
  • Hohe Präzision: Positionierungsgenauigkeit von ±10 mm
  • Manövrierfähigkeit: Kann sich auf der Stelle drehen und dadurch 90-Grad-Abzweigungen fahren, wodurch enge Räume effizient genutzt werden können.
  • IntelliAgent: Der dezentrale Leitstand IntelliAgent benötigt keinen zentralen Server, was Anwendungen kostengünstiger macht und eine intelligente Steuerung sowie Koordination der AGVs ermöglicht

Datenblatt:





Mobiler Transportroboter - M4
Der flexible Evergreen

  • Safelog-mood8_green
  • M4_Freisteller_Schatten_3_46_56
  • Safelog-mood-3_green
  • Safelog-mood11_green
  • Safelog-mood6_green
  • Safelog-mood9_green
  • Safelog-mood10_green


Das SAFELOG AGV M4 ist ein flexibles Allround-Talent für den intralogistischen Einsatz. Es überzeugt durch seine bidirektionale Fahrweise und adaptiven Fähigkeiten, die effiziente Navigation und Anpassung an verschiedene Transportaufgaben ermöglichen.

Ihre Anforderungen:

  • Maximales Transportgewicht: 1.500kg
  • Minimale Unterfahrhöhe des Trolleys: 230mm
  • Minimale Unterfahrbreite des Trolleys: 500mm
  • Transportgut soll beidseitig verfahren werden können

Technische Angaben:

  • Abmessung: 1460 / 450 / 220 (L/B/H) in mm
  • Geschwindigkeit: 0,02 bis 1,6 m/s
  • Minimaler Kurvenradius im Fahrkurs: 800mm
  • Bewegungsrichtung: Bi-Direktional (vorwärts/rückwärts)
  • Fahrwerk & Lenkung: Dreirad, Lenkung mit minimalem Kurvenradius von einem 0,8 Meter
  • Navigation: Hybridnavigation aus Konturnavigation, Magnetspur, Kameranavigation und Odometrie
  • Display: 7“ Touchscreen zur einfachen Bedienung

Besonderheiten:

  • Robuste Konstruktion: Geeignet für den Transport schwerer Lasten und anspruchsvolle Umgebungen
  • Hohe Präzision: Positionierungsgenauigkeit von ±10 mm
  • Flexibilität: Anpassungsfähig an verschiedene Trolleytypen
  • Energieeffizienz: Lange Betriebsdauer durch effizientes Lademanagement
  • Sicherheitsfeatures: Integrierte Scanner für sicheren Betrieb in der Nähe von Personen und Hindernissen
  • IntelliAgent: Der dezentrale Leitstand IntelliAgent ermöglicht kostengünstige Anwendungen ohne zentralen Server

Datenblatt:

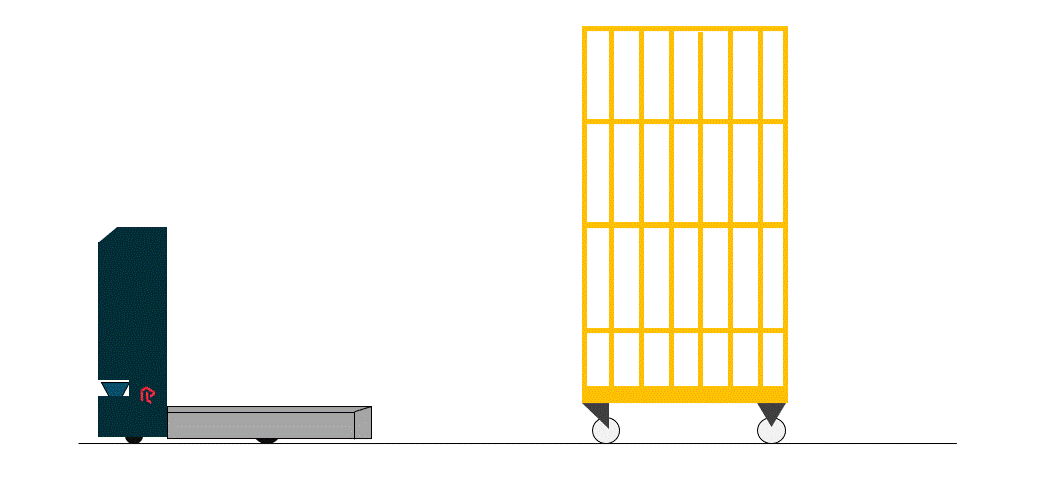

2. Variante: Lasttragender Transport

Transport von Gestellen ohne Rollen oder von Trolleys mit geringer Bodenfreiheit. Die Ladung wird durch den mobilen Roboter angehoben und anschließend transportiert. Der lasttragende Transport eignet sich auch vor allem dann, wenn im Betrieb schon sehr viele Trolleys eines Typs vorhanden sind, welche daher nicht angepasst werden sollen.


Mobiler Transportroboter - Mono
Der kompakte Heber

  • Karter Mono mit Hintergrund
  • Karter - Mono 2023 - #1
  • Karter - Mono 2023 - #2

Der AMR Karter Mono besticht durch seine Fähigkeit, Gestelle und Trolleys mit geringer Bodenfreiheit auszuheben. Sein kompaktes Design und die präzise Navigation machen ihn ideal für enge Räume, wodurch er effiziente und flexible Transportlösungen in industriellen Umgebungen ermöglicht.

Ihre Anforderungen:

  • Maximales Transportgewicht: 1.000 kg / 1.500 kg*
  • Bestehendes Transportgut soll nicht angepasst werden
  • Minimale Unterfahrhöhe des Transportguts: 160mm
  • Minimale Unterfahrbreite des Transportguts: 480mm
  • Minimaler Kurvenradius im Fahrkurs: 1.500mm

Technische Angaben:

  • Abmessung: 1070 / 640 / 880 (L/B/H) in mm
  • Geschwindigkeit: vorwärts 1,2m/s* (rückwärts 0,4m/s )
  • Bewegungsrichtung: Bi-Direktional (vorwärts/rückwärts)
  • Hubhöhe: 37 mm
  • Navigation: Konturnavigation

Besonderheiten:

  • Flexible Trolleyhandhabung: Trolleys können sicher aufgenommen, transportiert und präzise abgesetzt werden.
  • Kompakte Bauweise: Ideal für enge Lager- und Produktionsumgebungen.
  • Hohe Präzision: Positionierungsgenauigkeit von ±10 mm für exakte Ablage und Aufnahme.
  • Wie bei allen KARTER AMR ist auch hier eine konstruktive Anpassung möglich. D.h. die Hubplattform kann z.B. in ihren Abmessungen an die Kundenbedürfnisse angepasst werden.
  • BlueBotics Integration: Läuft mit BlueBotics. Dies garantiert eine präzise und zuverlässige Navigation und eine einfache Implementierung.

*Abhängig von Umgebungsbedingungen

Datenblatt:





Mobiler Transportroboter - M4Lift
Flach, Stark, Hebend

  • AGV_M4-C_1_green
  • AGV_M4C_png_770x490_green
  • AGV_M4-C_2_green

Das SAFELOG AGV M4Lift, auf Basis des M4, besticht durch seinen flachen Aufbau von nur 220 mm, der das Unterfahren marktüblicher Ladungsträger ermöglicht. Zusätzlich hebt das beidseitige Scherenhubsystem Lasten bis zu 40 mm an, was eine stabile und effiziente Lastverteilung gewährleistet.

Ihre Anforderungen:

  • Maximales Transportgewicht: 1.000kg
  • Bestehendes Transportgut soll nicht angepasst werden
  • Minimale Unterfahrhöhe des Transportguts: 230mm
  • Minimale Unterfahrbreite des Transportguts: 650mm
  • Minimaler Kurvenradius im Fahrkurs: 800mm

Technische Angaben:

  • Abmessung: 1460 / 600 / 220 (L/B/H) in mm
  • Geschwindigkeit: 0,02 bis 1,6 m/s
  • Bewegungsrichtung: Bi-Direktional (vorwärts/rückwärts)
  • Fahrwerk & Lenkung: Dreirad, Lenkung mit minimalem Kurvenradius von 0,8 Meter
  • Hubhöhe: 40mm
  • Navigation: Hybridnavigation aus Konturnavigation, Magnetspur, Kameranavigation und Odometrie

Besonderheiten:

  • Robuste Konstruktion: Geeignet für anspruchsvolle Umgebungen und schwere Lasten.
  • Hohe Präzision: Positionierungsgenauigkeit von ±10 mm.
  • Energieeffizienz: Lange Betriebsdauer durch effizientes Lademanagement.
  • IntelliAgent: Der dezentrale Leitstand IntelliAgent ermöglicht kostengünstige Anwendungen ohne zentralen Server.
  • Flexibilität: Anpassungsfähig an verschiedene Transportanforderungen und Lastenträger.

Datenblatt:







Im Rahmen eines unverbindlichen Telefonats können wir Ihnen zahlreiche realisierte Anwendungsbeispiele präsentieren und gemeinsam Ihren Anwendungsfall besprechen.
